Пан Генрі Чіп звернувся до K. M. Duncan Environmental Engineers Ltd. у пошуках кращого рішення з транспортування та сушіння для 600 акрів комбінованих зернових культур приблизно на 2300 акрах Strathtyrum Estates у Сент-Ендрюс, Шотландія.
Раніше пан Чіп користувався порційною сушаркою Farm Fans, яка знаходилася в будівлі, що була на деякій відстані від його сховища. Це часто призводило до зайвого транспортування його зерна, що робило процес дуже трудомістким та неекономічним. Система також була зношена та вже не достатньо швидка, щоб відповідати пред'явленим до неї вимогам.
K. M. Duncan Agricultural Engineers Ltd. порекомендували панові Чіпу встановити і транспортне обладнання, і сушарку Perry. Perry і K. M. Duncan Engineers Ltd. прийняли рішення, яке дозволить комплексу збільшити продуктивність сушіння при значному скороченні транспортування, роблячи весь комплекс більш економічним і менш трудомістким.

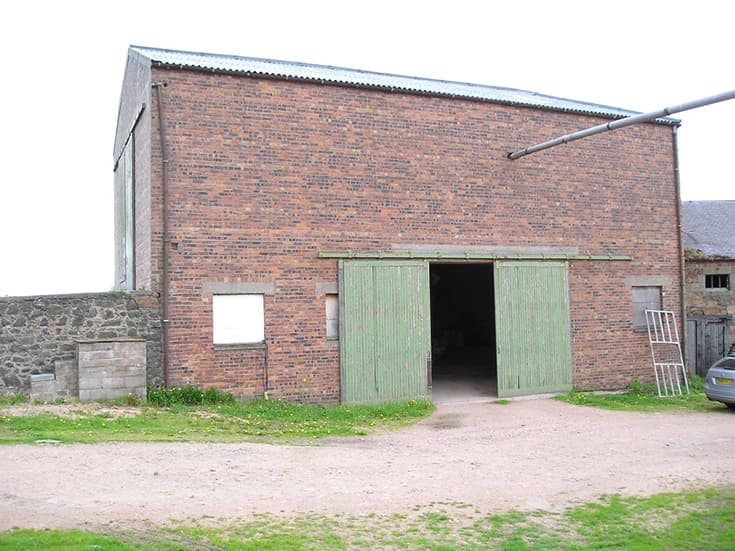

У Strathtyrum Estates було побудовано нову будівлю для розміщення нового прийому, сушарки, аспіратора-очисника, елеваторів та ПЛК-панелі управління комплексом. Далі є складські конвейєри, що пов'язують нову будівлю зі старими спорудами, які використовуються для зберігання, а потім більше конвейєрів, що йдуть до новішого підлогового складу, який був побудований з іншого боку від споруд. Планування розроблено таким чином, щоб кожна з будівель у кінцевому підсумку може бути замінена сучаснішими будівлями, зберігаючи при цьому ту ж вісьову лінію, щоб не порушувати роботу нового транспортного обладнання.

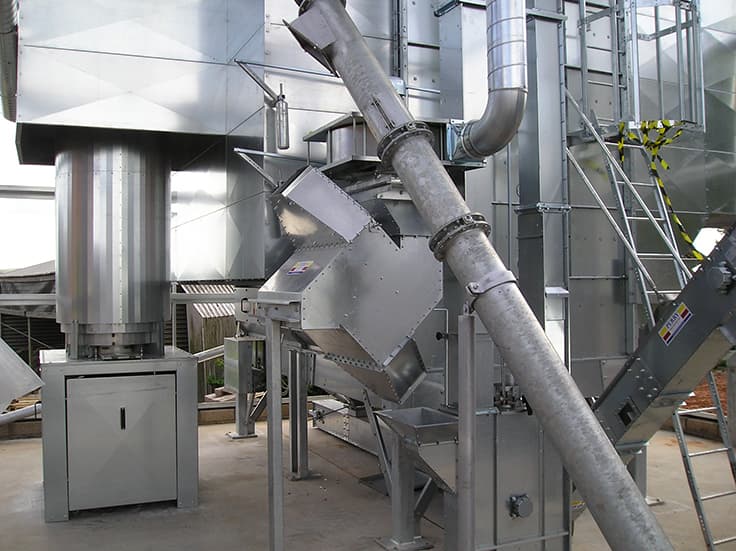

Із прийому зерно піднімається вгору по шнеку і потрапляє в аспіратор попереднього очищення Perry AC60 та циклон. Аспіратор-очисник здатний обробляти до 60 т/год і був розроблений для відокремлення легких зерен та полови від зерна, допомагаючи покращити якість та чистоту зернової культури. Звідти зерно транспортується вгору по одній з двох однопоточних стрічкових ківшових норій Perry моделі 220 продуктивністю 60 т/год, а також на конвейєр Perry прямого та зворотного потоку продуктивністю 60 т/год. Конвейєр прямого та зворотного потоку скидає зерно в сушарку і повертає всі надлишки назад у яму.

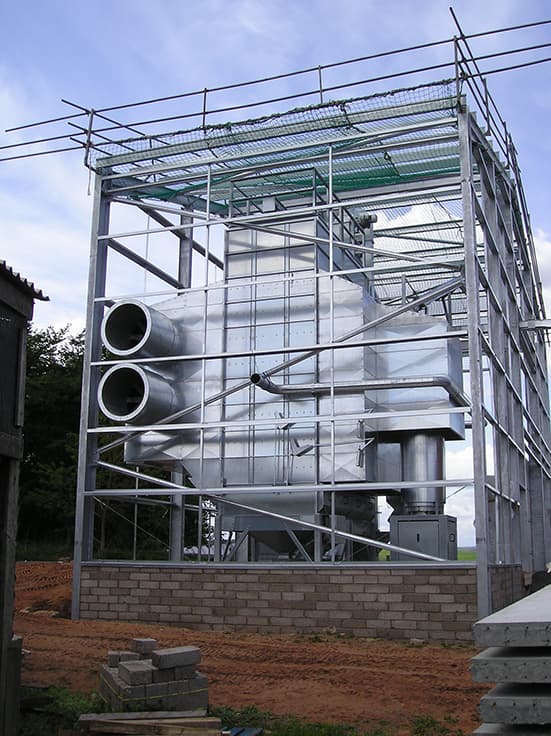

Для модернізації була обрана сушарка безперервної дії зі змішаним потоком Perry M407 продуктивністю 20.5 т/год. Всі зерносушарки Perry розроблені та виготовлені у Великобританії і відповідають BS6399 за вітровим навантаженням та BS5950 за конструкційною міцністю з повністю оцинкованою конструкцією. Ця конкретна сушарка була оснащена системою повернення легкого зерна та полови (LGCRS), яка представляє собою систему з пневматичним приводом, що періодично вивантажує половину та легке зерно безпосередньо у розвантажувальний бункер і повертає в основний потік зерна. LGCRS була розроблена, щоб позбавити від необхідності вичищати легке зерно та половину з відводячої камери сушарки, а також пневматична заслінка оптимізує потік повітря, після чого знаходиться у закритому положенні.

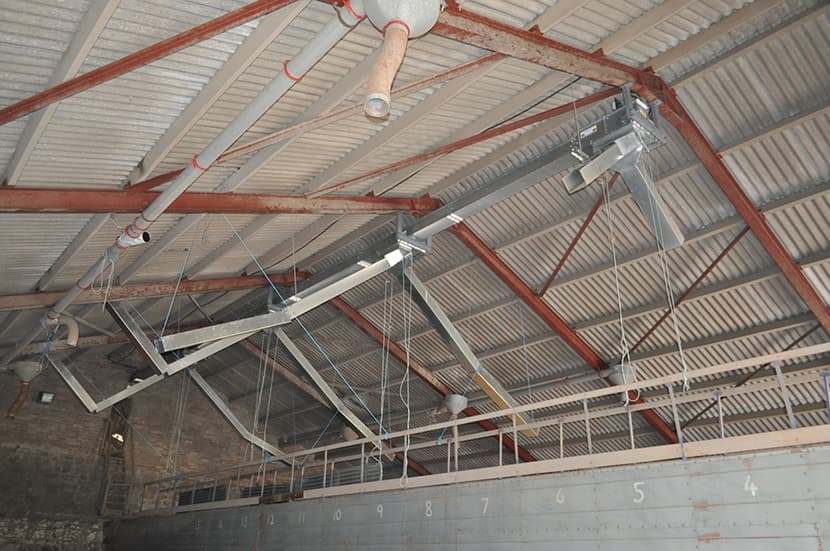

Пневматичне заслінкове вивантажувальне пристрій сушарки вивантажує зерно в вигнутий конвейєр Perry FC/FE продуктивністю 60 т/год, який потім скидає зерно у другу з двох норій Perry продуктивністю 60 т/год. Норія переміщує зерно на короткий похилий конвейєр Perry, який з'єднаний з одним довгим конвейєром, що проходить від нової будівлі через дорогу (з розтяжками для його підтримки) та через дві старіші будівлі, які використовуються як сховища.
Вся система контролюється ПЛК-панеллю управління комплексом Perry. Ця ПЛК-панель з сенсорним 12-дюймовим екраном була розроблена та запрограмована інженерами Perry і здатна в стандартному виконанні контролювати до 10 машин поряд з сушаркою. На панелі відображається мнемосхема всього складу, а також доступно кілька автоматичних маршрутів, що спрощує розуміння та використання. Управління сушаркою на панелі відображає повну мнемосхему сушарки, що допомагає зробити сушарку Perry однією з найпростіших у експлуатації на сьогоднішньому ринку. Панель може бути підключена до Інтернету, що дозволяє надсилати сповіщення про статуси на обрані номери мобільних телефонів та адреси електронної пошти, реєстрацію даних та віддалений доступ. У ПЛК-панель вбудовано понад 65 аварійних попереджень та повідомлень, що допомагають зберігати ясність та простоту розуміння того, що відбувається з сушаркою. ПЛК-панель також має сторінку налаштування зернової культури, яка дозволяє Вам ввести тип культури, вміст вологи на вході та заданий вміст вологи. Потім панель встановить для Вас усі параметри сушарки та початкову швидкість, використовуючи введені Вами дані.
Пан Чіп сказав: «Perry і K. M. Duncan працювали разом, щоб запропонувати мені відповідне рішення з урахуванням перспективи розвитку. Збір врожаю та сушіння повинні стати набагато простішими, оскільки комплекс зможе подбати сам при мінімальній взаємодії та без подвійного транспортування зерна.»
За оцінками Strathtyrem Estates через нову систему транспортування та сушіння проходить від 1800 до 2000 тонн солодовинного та кормового ячменю, борошномельної та кормової пшениці та олійного ріпаку на рік.
Відео
Повна реконструкція комплексу в Сент-Ендрюс - https://www.youtube.com/watch?v=Zvke7p_wYjY
